PALNIK ECOS 500kW NOWOŚĆ

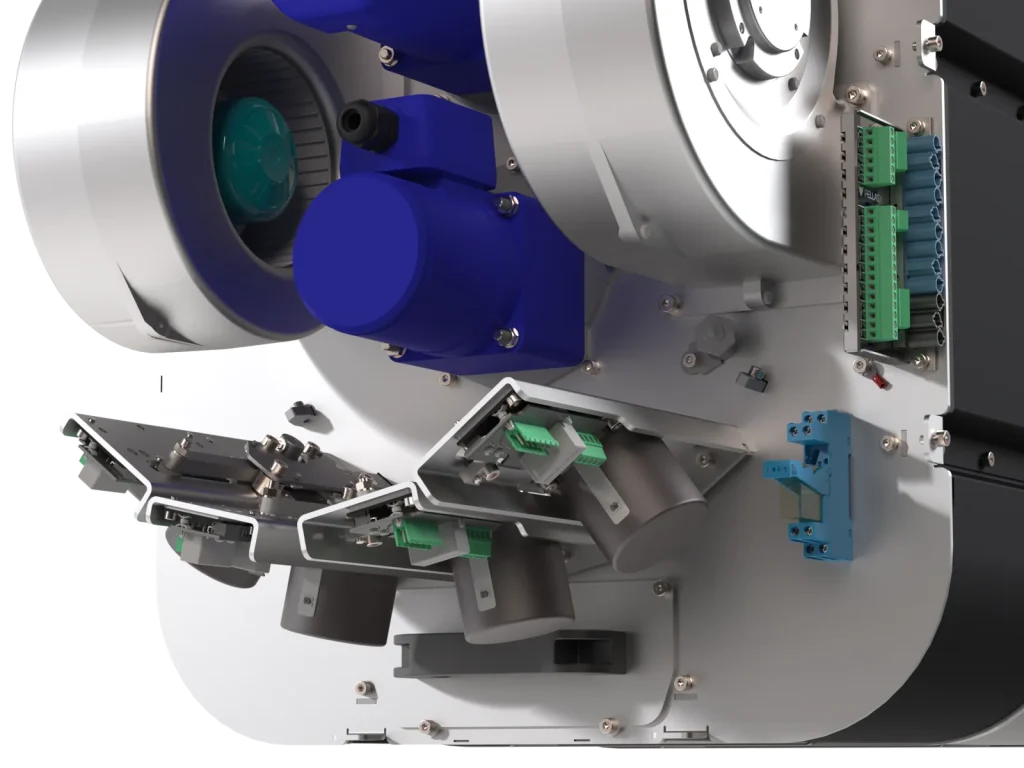

Przemysłowy palnik na pellet — największy w linii ECOS Industrial. Segmentowy, ruchomy ruszt (Walking Grate System) zapewnia skuteczne usuwanie popiołu i żużla oraz pracę ciągłą. Spalanie pelletu o zmiennej jakości. Rozwiązanie dla dużych ciepłowni, zakładów przemysłowych i kotłowni komercyjnych wymagających ciągłej pracy. Do kotłów Klasy 5 Ecodesign, sprawność do 99%.
Zakres mocy
od 150 do 500 kW
Combustion chamber
Air and fuel
Electronics and control
Safety
Assembly and service
Specification
Specification
| Minimum power | 150 kW |
|---|---|
| Maximum power | 500 kW |
| Combustion efficiency | up to 99% |
| Ecodesign class | Class 5 |
| Compatible fuels | pellet drzewny A1 o średnicy 6-8 mm, pellet niskiej jakości 6-8 mm |
| Max fuel consumption | 114.58 kg/h |
| Weight | 200 kg |
| Mounting window | Ø 410 mm |
| Min. chamber depth | ≥1500 mm |
| Chamber vacuum | 65 Pa |
| Power consumption (operation) | 407 W |
| Power consumption (ignition) | 707 W |
| External feeder length | 2.0 – 5.0 m |
| Power supply | 230 V AC / 50 Hz |

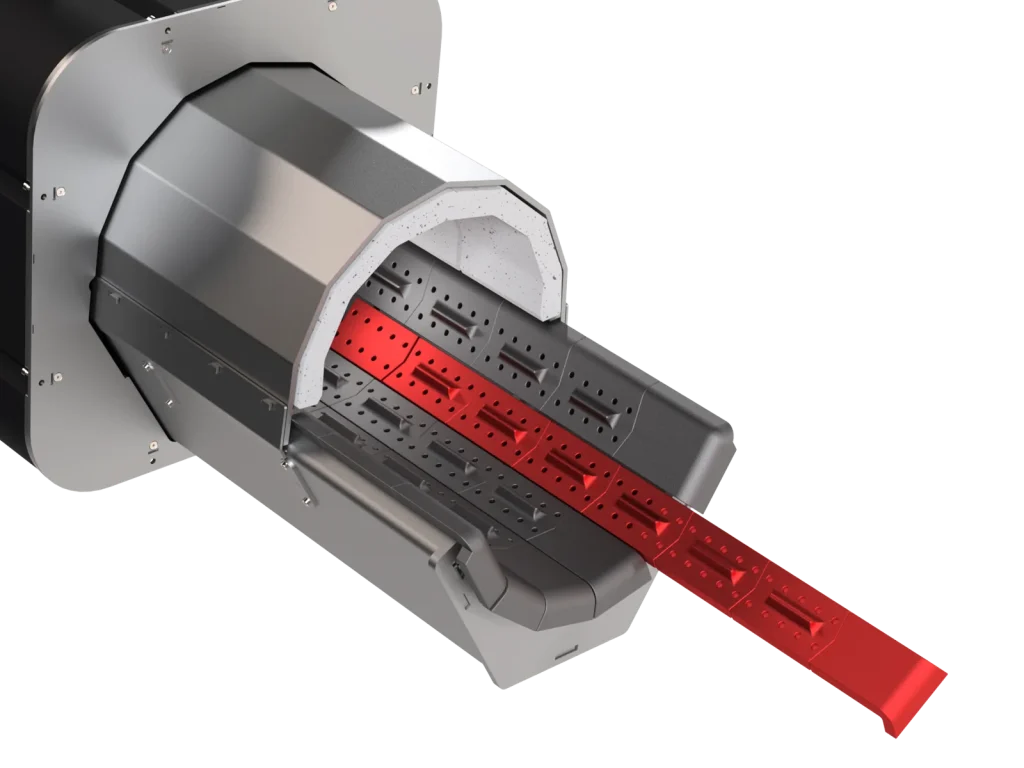

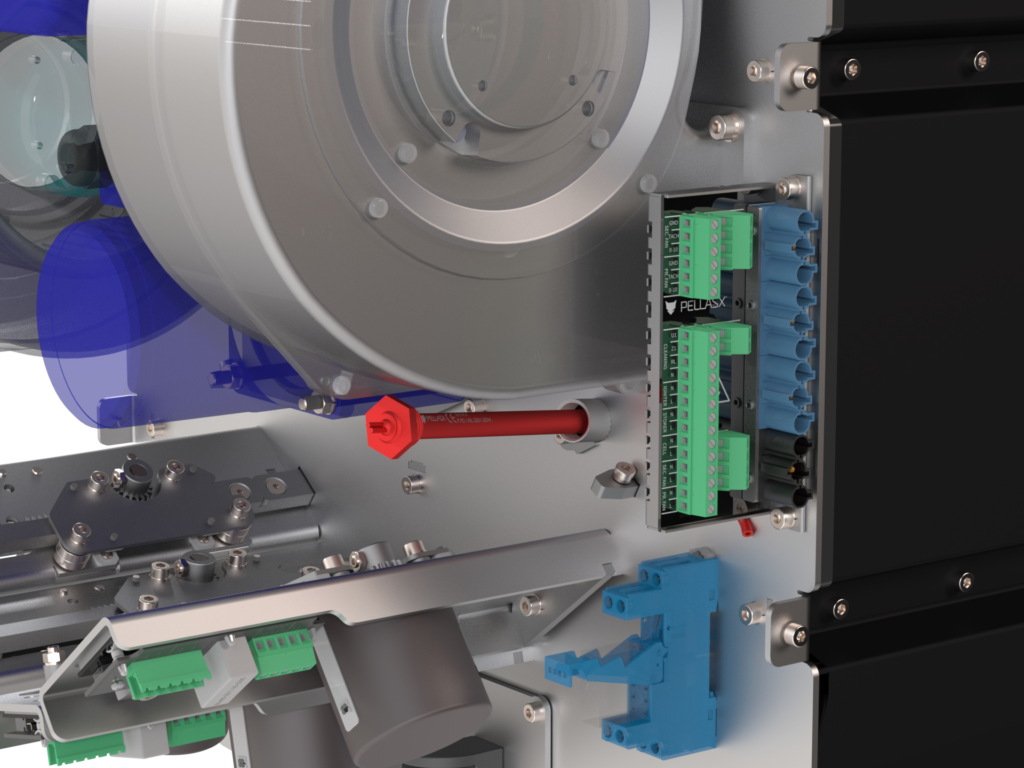

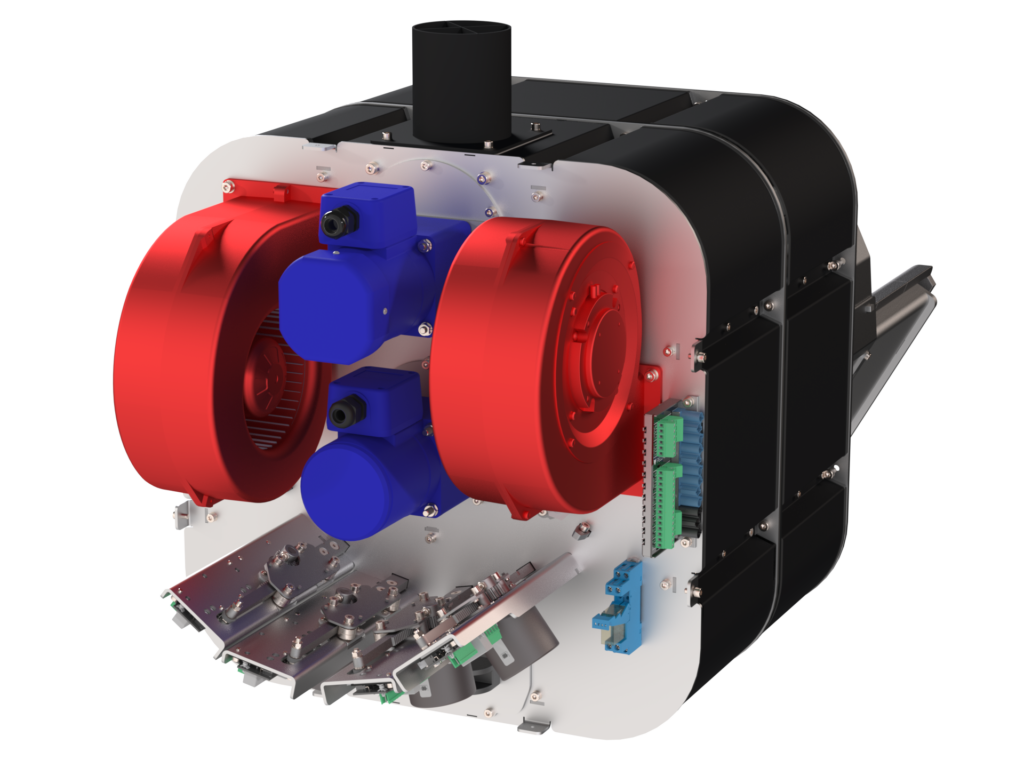

| Technologies | System Spalania Nadciśnieniowego, Walking Grate System, InCroX®, Easy Clean-Out System, Wentylator EC, X.Board System, X.Gnite System, Sterownik S.Control, System szybkiego montażu, Kontrola pozycji rusztu, Czyszczenie bez demontażu, X.Plug System, System Szybkiej Wymiany Zapalarki, Zapora ogniowa (ECOS Industrial), Wkład ceramiczny ogniotrwały, Podajnik wewnętrzny |
wymiary
Wymiary
Wymiary palnika E70 [mm]
| Oznaczenie | Wymiar [mm] | Opis |
|---|---|---|
| A | 613 | długość całkowita |
| B | 260 | długość komory spalania |
| C | 240 | wysokość zewnętrzna komory |
| D | 230 | szerokość komory (widok z przodu) |
| E | 320 | szerokość całkowita palnika |
| F | 350 | wysokość całkowita palnika |
Wymiary montażowe E70 [mm]
| Oznaczenie | Wymiar [mm] | Opis |
|---|---|---|
| E | 320 | szerokość całkowita palnika |
| G | 260 | szerokość okna montażowego |
| H | 290 | przekątna okna montażowego |
| J | 80 | margines od krawędzi obudowy |
zestaw
Zestaw
W skład zestawu wchodzi:
- Palnik Revo EC 16kW z obrotową komorą spalania InCroX®
- Sterownik S.Control

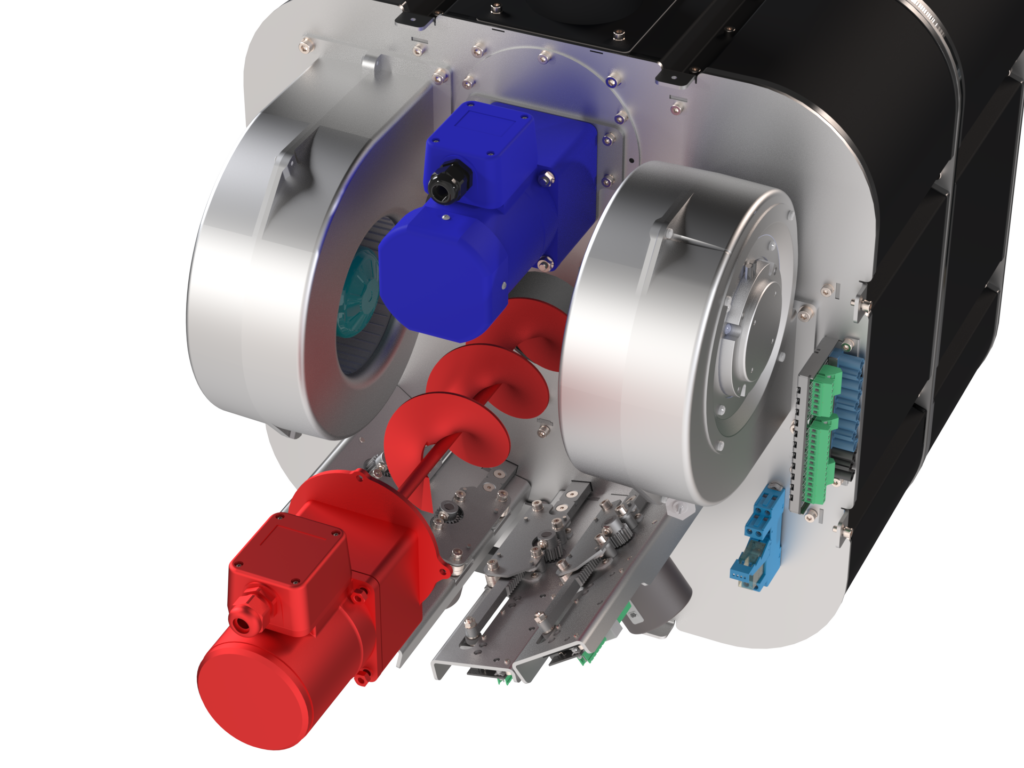

- Podajnik zewnętrzny
