PALNIK ECOS 160kW NOWOŚĆ
Palnik na pellet z rusztem schodkowym InCroX® i systemem Easy Clean-Out. Konstrukcja rusztu zapewnia skuteczne usuwanie popiołu oraz stabilne warunki spalania przy ciągłej pracy. Dla kotłowni komercyjnych i przemysłowych średniej mocy. Do kotłów Klasy 5 Ecodesign.
Zakres mocy
od 48 do 160 kW
Combustion chamber
Air and fuel
Electronics and control
Safety
Assembly and service
Specification
Specification
| Minimum power | 48 kW |
|---|---|
| Maximum power | 160 kW |
| Combustion efficiency | up to 99% |
| Ecodesign class | Class 5 |
| Compatible fuels | pellet drzewny A1 o średnicy 6-8 mm, pellet niskiej jakości 6-8 mm |
| Max fuel consumption | 36.67 kg/h |
| Weight | 64.5 kg |
| Mounting window | □ 300 mm |
| Min. chamber depth | ≥1050 mm |
| Chamber vacuum | 45 Pa |
| Power consumption (operation) | 166 W |
| Power consumption (ignition) | 466 W |
| External feeder length | 2.0 – 5.0 m |
| Power supply | 230 V AC / 50 Hz |

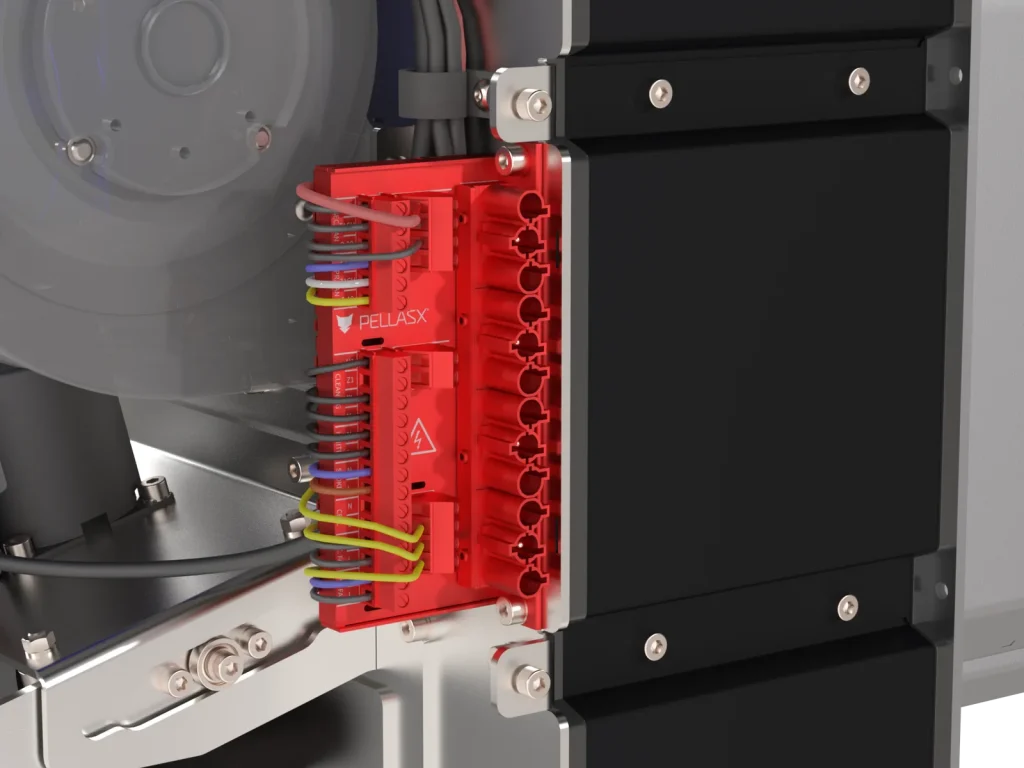

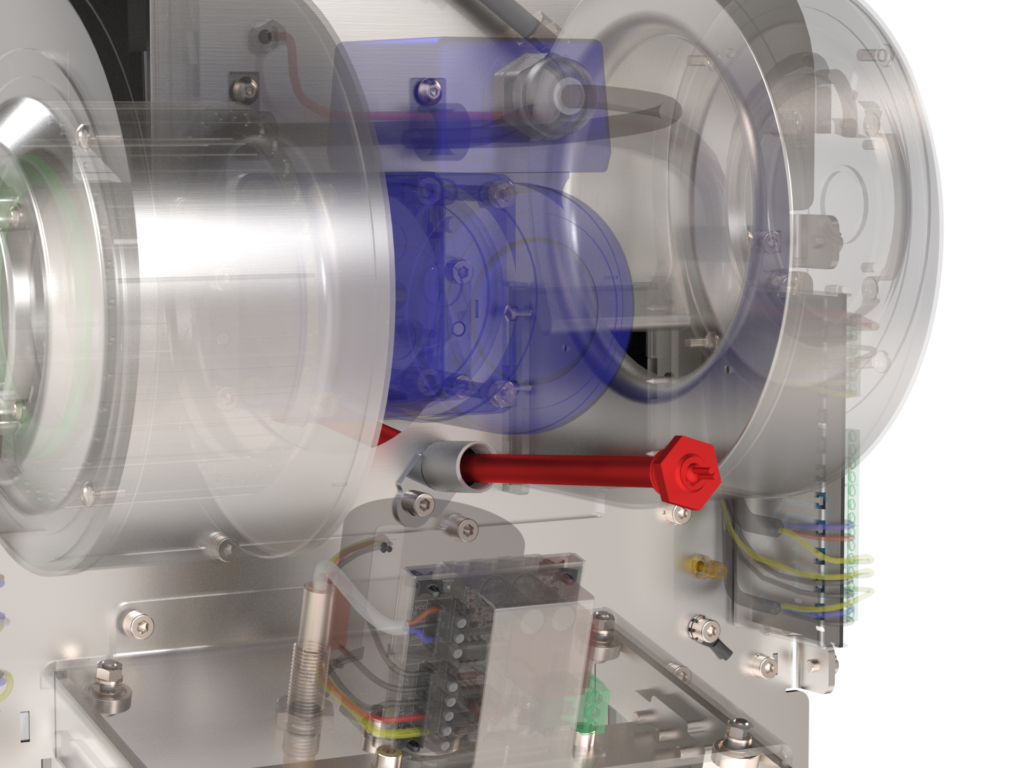

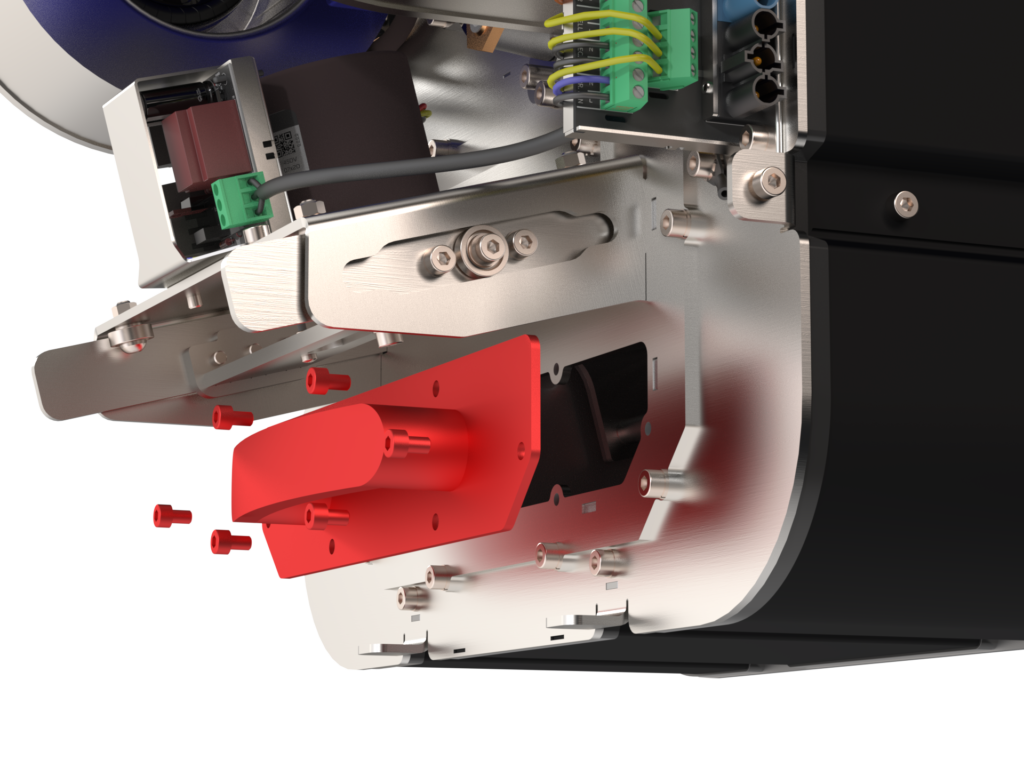

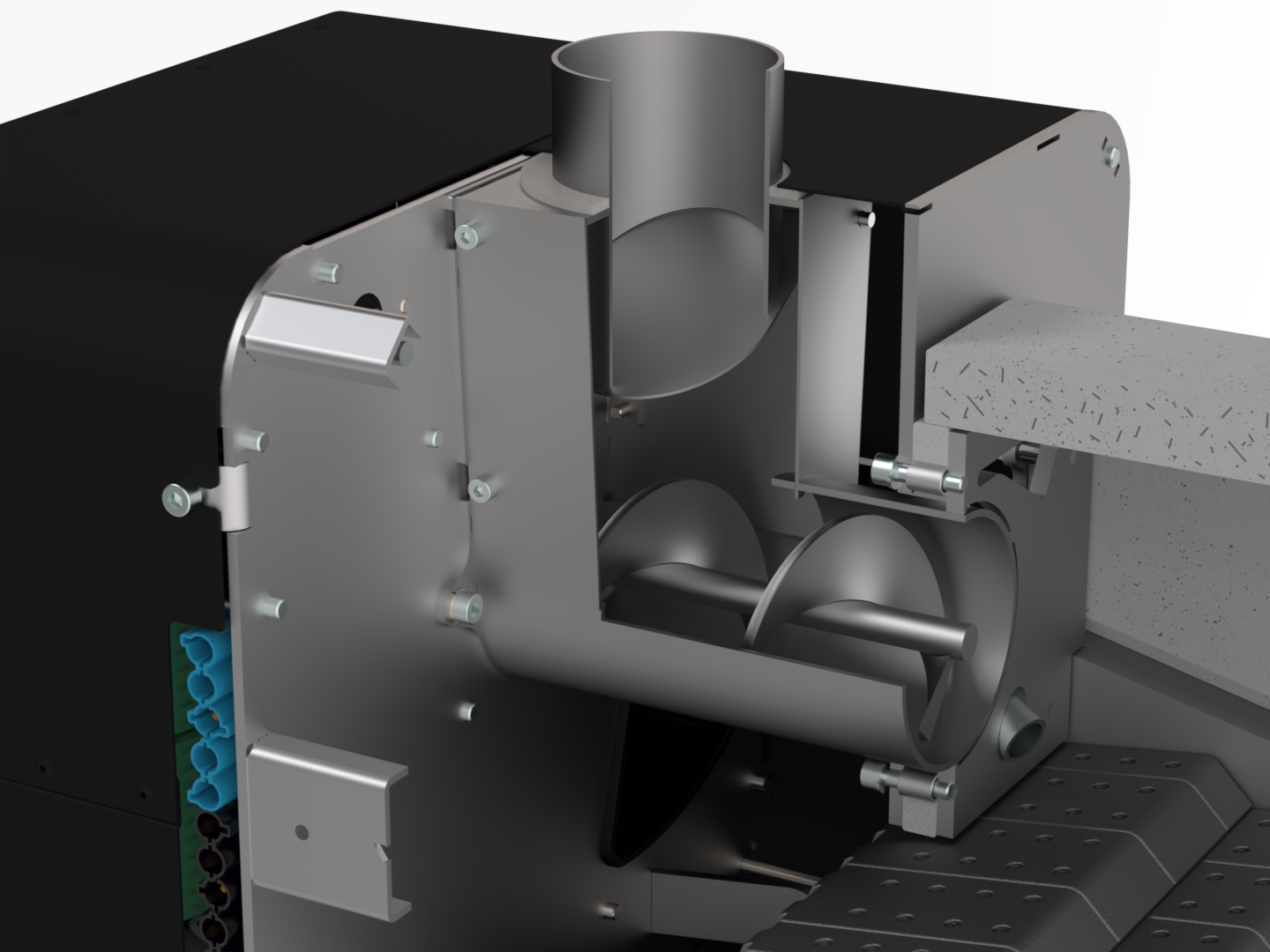

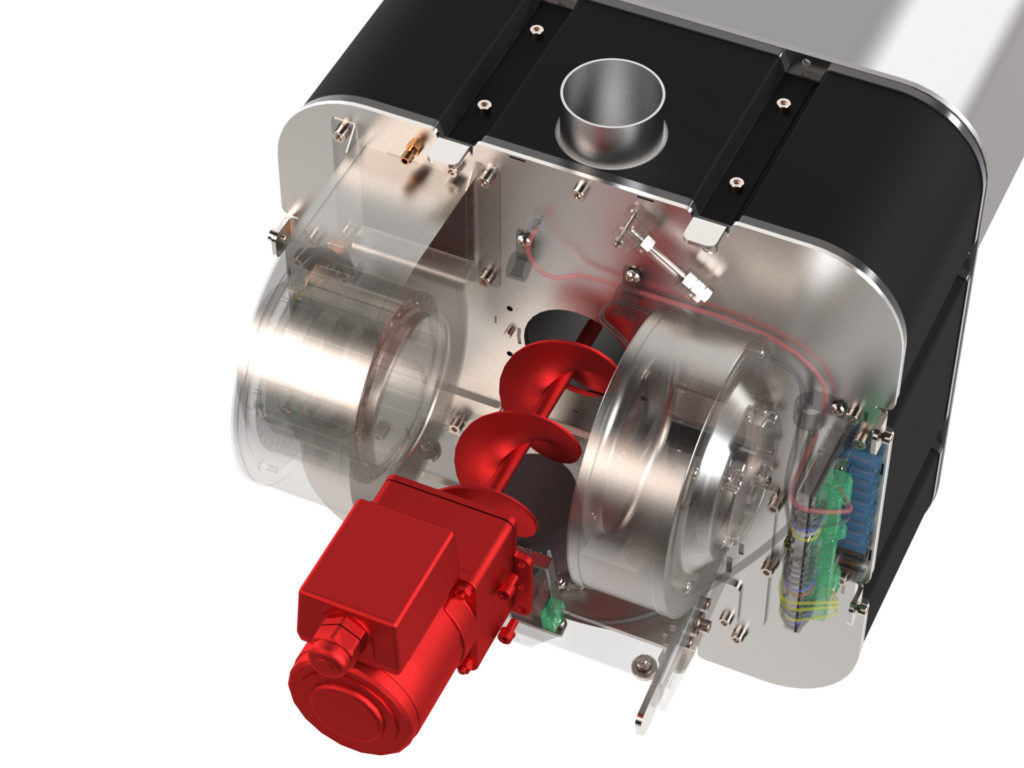

| Technologies | System Spalania Nadciśnieniowego, InCroX®, Easy Clean-Out System, Wentylator EC, X.Board System, X.Gnite System, Sterownik S.Control, System szybkiego montażu, Multistage Grate System, Kontrola pozycji rusztu, Czyszczenie bez demontażu, X.Plug System, System Szybkiej Wymiany Zapalarki, Wsyp z zaporą ogniową, Wkład ceramiczny ogniotrwały, Podajnik wewnętrzny |
wymiary
Wymiary
Wymiary palnika E160 [mm]
| Oznaczenie | Wymiar [mm] | Opis |
|---|---|---|
| A | 700 | długość całkowita |
| B | 345 | długość komory spalania |
| C | 280 | wysokość zewnętrzna komory |
| D | 270 | szerokość komory (widok z przodu) |
| E | 360 | szerokość całkowita palnika |
| F | 390 | wysokość całkowita palnika |
Wymiary montażowe E160 [mm]
| Oznaczenie | Wymiar [mm] | Opis |
|---|---|---|
| E | 360 | szerokość całkowita palnika |
| G | 300 | szerokość okna montażowego |
| H | 345 | przekątna okna montażowego |
| J | 100 | margines od krawędzi obudowy |
zestaw
Zestaw
W skład zestawu wchodzi:
- Palnik Revo EC 16kW z obrotową komorą spalania InCroX®
- Sterownik S.Control
- Podajnik zewnętrzny
